PA66 俗稱尼龍-66，PA66可被加工為各種機械和電氣零部件。本文以某單位模壓生產的PA66標準樣條為研究對象，探索在日曬老化條件下材料性能變化的規律，為材料老化試驗方法的選取提供幫助。

主要設備：環儀儀器 日曬強光測試試驗箱

試驗方法：

1.氙燈光源

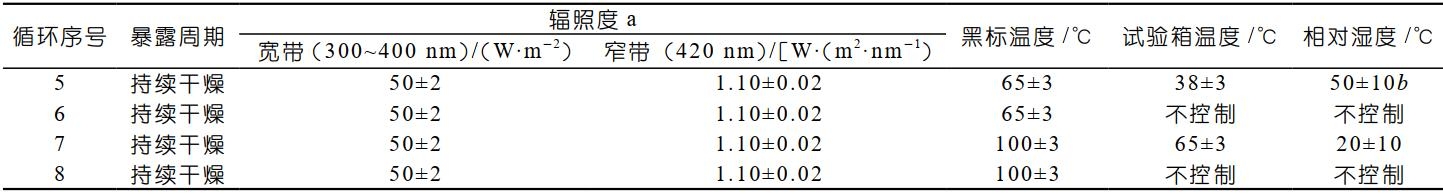

為減少試驗中不必要的變量，氙燈老化試驗采用持續干燥，不進行噴淋，按《GB/T16422.2-2014 塑料實驗室光源暴露試驗方法第2部分：氙弧燈》中方法B：使用窗玻璃濾光器的暴露，循環序號6方法進行試驗，如下表所示。

注：表中給出的輻照度、黑標溫度和相對濕度的正負偏差是給定參數在平衡狀態下的允許波動范圍。不表示給定值可在允許的范圍內任意加減。

a.表中給出的輻照度數據為已使用過的。對能產生更高輻照度的設備，實際輻照度會顯著高于給出值，如配置日光濾光器的氙弧燈高達180W/m2（300~400nm）或配置窗玻璃濾光器的氙弧燈高達162W/m2（300~400nm)。

b.對于濕度敏感材料，推薦使用（65±10）%的相對濕度。

2.紫外光源

為統一試驗條件，應按標準《GB/T 16422.3-2014塑料實驗室光源暴露試驗方法第3部分：熒光紫外燈》中方法B：窗玻璃后日光方法進行試驗，且統一與氙燈老化試驗相同的溫濕度變量，如下表所示。

試驗過程中采用UVA351燈光對樣品連續照射，調節試驗箱溫度，使黑板溫度在（65±3）℃。

試驗周期

光照老化試驗周期為7天，共進行4個周期共672h光照老化試驗，每一周期老化試驗結束后取出拉伸、沖擊樣條各5根進行力學性能試驗，其他樣品繼續進行光照老化直至試驗結束。

1.拉伸試驗方法

按照《GB/T1040.2-2006 塑料拉伸性能的測定第2部分：模塑和擠塑塑料》的試驗條件進行拉伸試驗，拉伸速度5mm/min。

2.簡支梁沖擊試驗方法

按照《GB/T1043.1-2008 塑料簡支梁沖擊性能的測定第1部分：非儀器化沖擊試驗》的試驗條件進行簡支梁沖擊試驗，使用2J簡支梁擺錘。

試驗結果分析：

氙燈老化試驗672h后，PA66材料的拉伸強度降低了6.87%，沖擊強度降低了10.45%，

紫外光燈老化試驗672h后，PA66材料的拉伸強度降低了8.61%，沖擊強度降低了14.55%，紫外光老化速率大于氙燈老化速率。

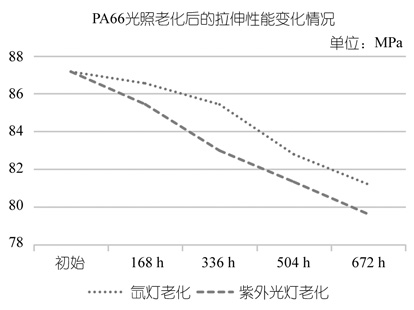

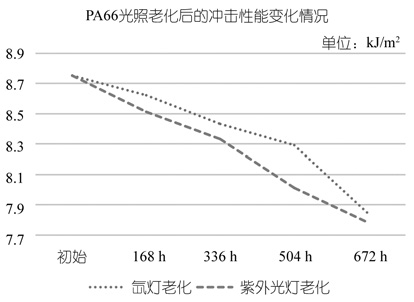

詳細結果見下圖。

因此，PA66材料在使用過程中應避免光照直射，防止材料力學性能下降。

如有日曬強光測試試驗箱的使用疑問，可以咨詢環儀儀器相關技術人員。
